Bộ chuyển đổi tín hiệu NPN qua PNP, PNP qua NPN

Đặc điểm kỹ thuật:

Đặc trưng:

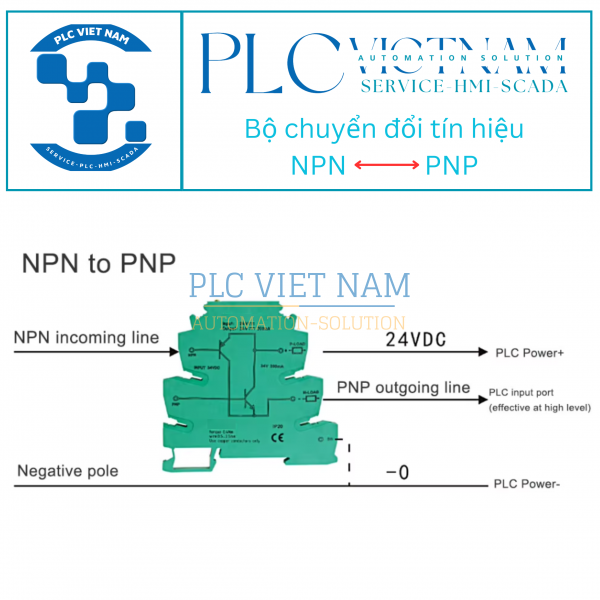

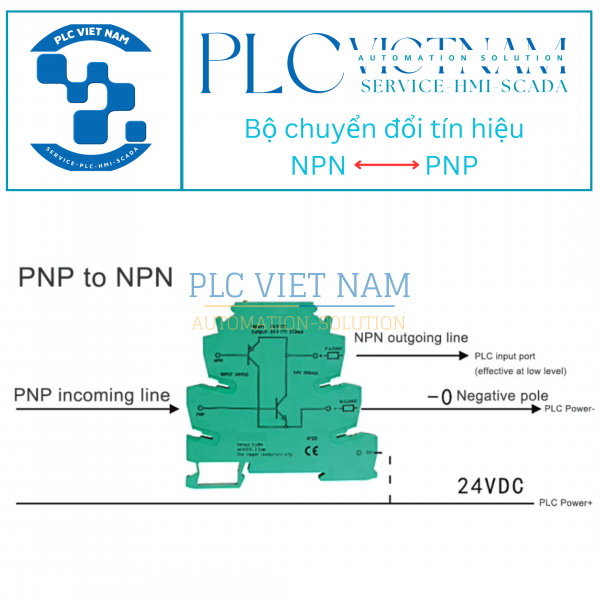

Mô-đun này có thể chuyển đổi tín hiệu NPN thành đầu ra PNP hoặc chuyển đổi PNP thành đầu ra NPN

Dòng điện liên tục tối đa là 200 mA, tần số truyền tối đa là 15 KHZ

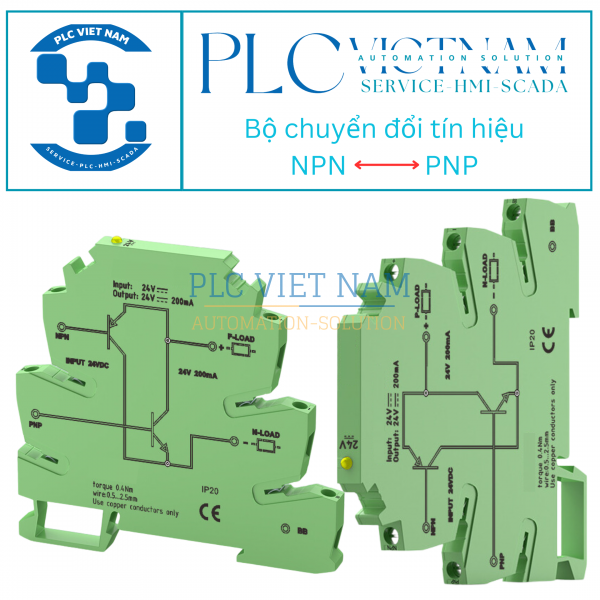

Chiều rộng chỉ 6,2mm, giúp tiết kiệm 60% không gian lắp đặt

Loại cầu nối plug-in. Lắp đặt đường ray DIN thuận tiện

Đặc điểm kỹ thuật:

Điện áp hoạt động: 20-30 VDC

Tối đa. dòng điện duy trì: 200 mA

Điện áp rơi: < 1v

Dòng rò: < 1 mA

Tần số truyền: Max.15 KHZ

Đầu vào NPN / đầu ra PNP

Ngưỡng kết nối: < 5 v (UV = 24 v; < (UV – 19 v))

Ngưỡng ngắt kết nối: > 15 v (UV = 24 v; > (UV – 9 v))

Tối thiểu. giá trị giới hạn: – 2 v

Tối đa. Giá trị giới hạn: 26 v (UV = 24 v; UV + 2 v)

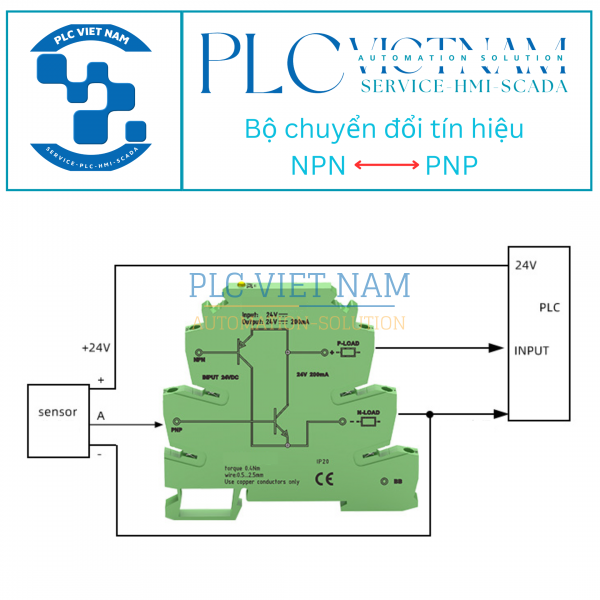

Mạch điều khiển

Ngưỡng kết nối: > 19 v

Ngưỡng ngắt kết nối: < 9 v

Tối thiểu. giá trị giới hạn: – 2 v

Tối đa. Giá trị giới hạn: 26 v (UV = 24 v; UV + 2 v)

Nhiệt độ môi trường làm việc: – 20 ~ 50oC

Kết nối: kết nối vít

Kích thước: 81*6.2*78mm/3.2*0.2*3.1in

Trọng lượng: Xấp xỉ 31g/1.1oz
